در سیستم‌های سه‌فاز، پایداری ولتاژ و توالی فاز نقش حیاتی در عملکرد تجهیزات صنعتی و موتورهای الکتریکی دارد. کوچک‌ترین نوسان، افت ولتاژ یا جابجایی فاز می‌تواند منجر به آسیب جدی در سیم‌پیچ موتور، توقف خط تولید یا حتی سوختن تجهیزات گران‌قیمت شود.
در چنین شرایطی، کنترل فاز میکروپرسسوری شیوا امواج 13JN1 به عنوان یک محافظ هوشمند، وظیفه‌ی پایش پیوسته‌ی سه‌فاز را بر عهده دارد و با دقت بالا هرگونه اختلال را شناسایی کرده و مدار فرمان را در زمان مناسب قطع می‌کند.
برای مشاهده قیمت کنترل فاز میکروپروسسوری شیوا امواج مدل 13JN1 و خرید آنلاین، به وب‌سایت
الکترووبر یا فروشگاه حضوری وادی برق رایان مراجعه کنید.
الکترووبر به‌عنوان نماینده رسمی فروش محصولات شیوا امواج، این مدل را با گارانتی اصلی، قیمت رقابتی و ارسال سریع عرضه می‌کند.
برخلاف کنترل فازهای سنتی، نسخه‌های میکروپروسسوری (مثل مدل 13JN1) مجهز به پردازنده داخلی هستند که امکان تنظیم زمان تاخیر وصل، میزان حساسیت به عدم تقارن ولتاژ و تشخیص دقیق توالی فاز را فراهم می‌کند. این ویژگی باعث می‌شود کنترل فاز نه‌تنها یک قطعه محافظ، بلکه بخشی از سیستم هوشمند نظارت بر شبکه برق باشد.
در این راهنما قصد داریم به سوالات زیر پاسخ دهیم:
- چرا وجود کنترل فاز در هر تابلو سه‌فاز ضروری است؟
- ویژگی‌ها و مزیت‌های مدل 13JN1 چیست؟
- و چطور باید آن را به درستی نصب و تنظیم کرد؟

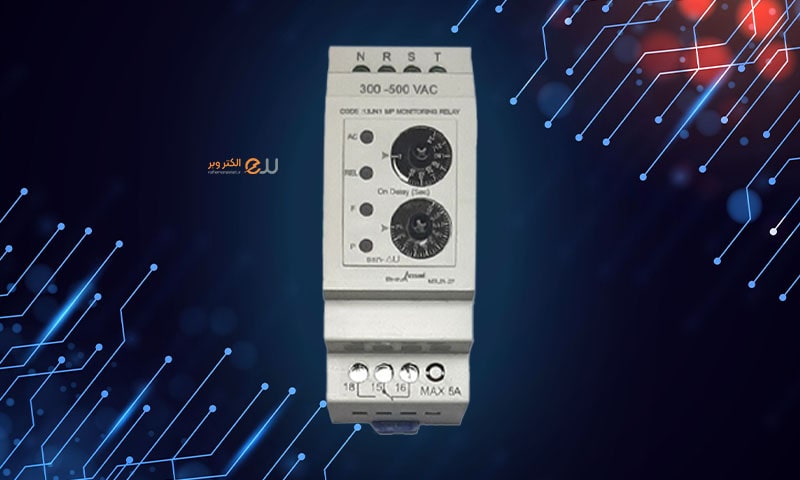

کنترل فاز میکروپرسسوری شیوا امواج 13JN1
چرا به کنترل فاز نیاز داریم؟
کنترل فاز؛ محافظ خاموش اما حیاتی در تابلو برق
در حالت ایده‌آل، شبکه‌ی برق سه‌فاز باید ولتاژی متعادل و اختلاف فاز دقیق ۱۲۰ درجه‌ای بین فازها داشته باشد. اما در عمل، عواملی مثل بار نامتوازن، سیم‌کشی فرسوده یا خطای توزیع باعث ناپایداری شبکه می‌شوند. این ناپایداری‌ها می‌توانند به شکل‌های مختلفی بروز کنند:
- قطع‌شدن یکی از فازها
- جابجایی توالی فازها (تعویض ترتیب فاز)
- افزایش یا کاهش ولتاژ بیش از حد مجاز
- عدم تقارن ولتاژ بین فازها
هرکدام از این موارد به‌تنهایی قادرند آسیب جدی به موتورهای سه‌فاز، پمپ‌ها، آسانسورها یا کمپرسورها وارد کنند. برای مثال، قطع یکی از فازها باعث می‌شود موتور تحت بار، جریان بیش از حد بکشد و در چند ثانیه داغ کرده و بسوزد.
کنترل فاز با پایش مداوم سه‌فاز ورودی، بلافاصله این شرایط را شناسایی کرده و رله خروجی مدار فرمان را قطع می‌کند تا از آسیب جلوگیری شود. مدل 13JN1 شیوا امواج حتی قادر است میزان عدم تقارن مجاز را تنظیم کرده و تاخیر اتصال مجدد را متناسب با نوع بار تنظیم نماید؛ ویژگی‌هایی که در محیط‌های صنعتی پرنوسان بسیار ارزشمند هستند.
به‌عبارت ساده‌تر، وجود کنترل فاز به‌خصوص از نوع میکروپروسسوری، نه فقط توصیه فنی بلکه یک الزام ایمنی برای هر تابلو برق سه‌فاز محسوب می‌شود.

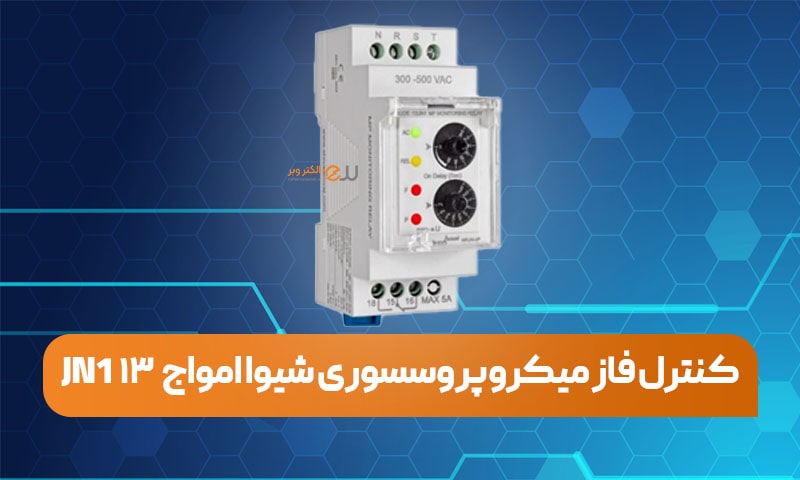

آشنایی با کنترل فاز میکروپرسسوری شیوا امواج 13JN1
معرفی کلی مدل
کنترل فاز میکروپرسسوری شیوا امواج 13JN1 یکی از مدل‌های جدید و دقیق این برند ایرانی است که به‌صورت اختصاصی برای حفاظت از تجهیزات سه‌فاز در تابلوهای برق صنعتی و ساختمانی طراحی شده است.
این مدل با بهره‌گیری از فناوری میکروپروسسور، قادر است شرایط ناپایدار شبکه را با سرعت بالا تشخیص دهد و مدار فرمان را پیش از آسیب‌دیدن تجهیزات قطع کند.
شیوا امواج در سری N از کنترل فازهای خود، تمرکز ویژه‌ای بر دقت اندازه‌گیری و تنظیمات کاربرپسند گذاشته است. مدل 13JN1 نیز از همین سری است و با ابعاد کوچک، نصب آسان و قابلیت تنظیم گسترده، در پروژه‌های مختلف از جمله تابلوهای آسانسور، پمپ‌خانه، خطوط تولید و کمپرسورها کاربرد فراوانی دارد.
عملکرد هوشمند در کنترل شرایط شبکه
میکروپروسسور داخلی این دستگاه ولتاژ سه‌فاز را به‌صورت مداوم پایش کرده و هرگونه ناهماهنگی را تحلیل می‌کند. در صورت بروز خطاهایی مثل قطع فاز، جابجایی فاز یا عدم تعادل ولتاژ، خروجی رله را قطع کرده و سیستم را از مدار خارج می‌کند. پس از بازگشت شرایط نرمال، کنترل فاز با رعایت زمان تاخیر تنظیم‌شده، فرمان وصل را مجدداً صادر می‌کند.
این روند باعث می‌شود موتور یا تجهیزات متصل به تابلو فقط در شرایط ایمن و پایدار راه‌اندازی شوند. به همین دلیل، مدل 13JN1 به‌طور گسترده در تابلوهای موتورخانه و سیستم‌های حساس مورد استفاده قرار می‌گیرد.
مزایای کنترل فاز میکروپرسسوری شیوا امواج 13JN1 نسبت به مدل‌های معمولی
- دقت بالا در تشخیص خطاها به‌دلیل استفاده از پردازنده دیجیتال.
- تنظیم‌پذیری گسترده برای تاخیر وصل و حساسیت به عدم تقارن فازها.
- قابلیت پلمپ پنل برای جلوگیری از تغییر تنظیمات توسط افراد متفرقه.
- زمان پاسخ سریع‌تر نسبت به کنترل فازهای آنالوگ.
- ابعاد جمع‌وجور برای نصب آسان در تابلوهای کوچک.
به این ترتیب، این مدل ترکیبی از کارایی بالا، دقت فنی و اطمینان عملکرد است که آن را برای محیط‌های صنعتی با نوسانات برق مکرر ایده‌آل می‌کند.
نکات مهم در انتخاب کنترل فاز میکروپروسسوری شیوا امواج
برای انتخاب کنترل فاز میکروپرسسوری شیوا امواج 13JN1 باید نوع شبکه و نیاز حفاظتی سیستم بررسی شود. این مدل مخصوص تابلو برق سه‌فاز با نول است و خطاهایی مانند قطع فاز، جابجایی فاز و نوسان ولتاژ را با دقت بالا تشخیص می‌دهد.
کنترل فاز میکروپرسسوری شیوا امواج 13JN1 با محدوده ولتاژ ۳۰۰ تا ۵۰۰ ولت، رله خروجی ۵ آمپر و تنظیم حساسیت ۷ تا ۲۵ درصد، از قطع‌های بی‌مورد جلوگیری می‌کند. همچنین امکان تنظیم تاخیر وصل از ۲ تا ۲۴۰ ثانیه دارد تا در زمان استارت موتور عملکرد پایداری داشته باشد.
با نصب صحیح و تهویه مناسب در تابلو برق، این مدل می‌تواند حفاظتی مطمئن برای تجهیزات سه‌فاز فراهم کند.
راهنمای نصب کنترل فاز میکروپرسسوری شیوا امواج 13JN1
1- نکات ایمنی پیش از نصب
قبل از هر اقدامی، برق ورودی تابلو را قطع کنید تا از هرگونه شوک الکتریکی یا آسیب به دستگاه جلوگیری شود. نصب کنترل فاز باید توسط تکنسین یا فردی انجام شود که با اصول سیم‌کشی سه‌فاز و مدار فرمان آشنا باشد. بهتر است قبل از نصب، دفترچه راهنمای محصول کنترل فاز میکروپرسسوری شیوا امواج 13JN1 به‌طور کامل مطالعه شود تا ترتیب سیم‌کشی و تنظیمات به‌درستی انجام گیرد.
2- نحوه اتصال سیم‌ها
کنترل فاز 13JN1 چهار ورودی اصلی دارد: سه ترمینال برای فازها (L1، L2، L3) و یک ترمینال برای نول (N) . در مدل‌های میکروپروسسوری شیوا امواج، اتصال نول برای اندازه‌گیری دقیق‌تر ولتاژ و تشخیص بهتر خطاهای شبکه الزامی است.
ترمینال خروجی رله نیز شامل سه پایه COM، NO و NC است که در مدار فرمان استفاده می‌شوند. خروجی رله باید به کنتاکتور یا رله واسطه متصل شود تا بتواند مدار قدرت را در صورت بروز خطا قطع کند.
3- تنظیم پارامترها
پس از نصب فیزیکی، نوبت به تنظیم زمان تاخیر وصل (Delay ON) و میزان عدم تقارن مجاز می‌رسد.
- دکمه یا پیچ مربوط به Delay را متناسب با نوع بار تنظیم کنید (برای موتورهای بزرگ‌تر معمولاً بین ۲۰ تا ۶۰ ثانیه مناسب است).
- پیچ تنظیم Asymmetry نیز میزان حساسیت دستگاه به اختلاف ولتاژ بین فازها را مشخص می‌کند؛ برای شبکه‌های ناپایدار، مقدار بالاتر پیشنهاد می‌شود.
در نهایت، برق را وصل کرده و با تست قطع یکی از فازها یا تغییر توالی، عملکرد کنترل فاز را بررسی کنید. دستگاه باید بلافاصله رله خروجی را قطع کرده و پس از بازگشت وضعیت نرمال، با رعایت زمان تاخیر مجدد، فرمان وصل دهد.
4- نکات مربوط به محل نصب
کنترل فاز را در بخشی از تابلو نصب کنید که تهویه مناسب دارد و در معرض حرارت زیاد نباشد. همچنین از اتصال محکم سیم‌ها و تمیز بودن ترمینال‌ها اطمینان حاصل کنید تا دستگاه بتواند ولتاژها را با دقت بخواند. وجود گرد و غبار یا لرزش شدید ممکن است عملکرد رله را مختل کند.
نکات فنی و عیب‌یابی کنترل فاز میکروپروسسوری شیوا امواج 13JN1
در زمان کار با کنترل فاز میکروپرسسوری شیوا امواج 13JN1 معمولا چند حالت تکراریِ خطا دیده می‌شود؛ بیشترشان به سیم‌کشی، تنظیم حساسیت، یا نوسان ولتاژ برمی‌گردد. قبل از متهم‌کردن خود دستگاه، همیشه این سه مورد را چک کن: تغذیه و نول، ترتیب فازها، و تنظیم تاخیر و عدم‌تقارن.
| وضعیت دستگاه | علت احتمالی | راه‌حل پیشنهادی |
|---|---|---|
| رله وصل نمی‌شود | توالی فاز اشتباه یا قطع یکی از فازها | بررسی سیم‌کشی سه‌فاز و اصلاح ترتیب فازها |
| قطع و وصل مداوم کنترل فاز | نوسان ولتاژ یا تنظیم حساسیت خیلی بالا | افزایش زمان تاخیر وصل و کاهش حساسیت عدم‌تقارن |
| روشن‌شدن LED خطا بدون قطع درست مدار | سیم‌کشی اشتباه پایه‌های NO / NC رله | کنترل اتصال خروجی رله و استفاده از پایه صحیح در مدار فرمان |
| عملکرد نامنظم بعد از استارت موتور | افت ولتاژ لحظه‌ای در زمان راه‌اندازی | افزایش زمان تاخیر وصل (مثلاً ۳۰ تا ۶۰ ثانیه) |
| عدم واکنش کامل دستگاه | نبود تغذیه مناسب یا عدم اتصال نول | بررسی ولتاژ تغذیه ۱۸۰–۲۵۰ ولت و اطمینان از اتصال ترمینال N |
برای نگهداری بهتر، هر چند وقت یک‌بار ترمینال‌ها و پیچ‌ها را سفت‌بودن، تمیزی و نبودِ گرد و غبار را چک کن. با همین چند اقدام ساده، کنترل فاز میکروپرسسوری شیوا امواج 13JN1 سال‌ها بدون دردسر کار می‌کند و از تجهیزات سه‌فاز داخل تابلو برق محافظت می‌کند.
جمع‌بندی
کنترل فاز میکروپرسسوری شیوا امواج 13JN1 وسیله‌ای ضروری برای حفاظت از تجهیزات سه‌فاز در برابر خطاهایی مانند قطع فاز، جابجایی فاز و نوسان ولتاژ است. این مدل با دقت بالا و قابلیت تنظیم زمان تاخیر و حساسیت، عملکردی پایدار و قابل‌اعتماد در تابلو برق فراهم می‌کند. با نصب صحیح، تنظیم مناسب و بازبینی دوره‌ای، می‌توان از خرابی موتور و تجهیزات جلوگیری کرد و عمر سیستم را افزایش داد. برای تهیه کنترل فاز میکروپرسسوری شیوا امواج 13JN1 و سایر تجهیزات حفاظتی مشابه، می‌توانید به فروشگاه الکترووبر مراجعه کنید.
